Конвертация данных из Autocad в MapInfo


Описан подробный процесс преобразования данных из формата Autocad (*.dwg) в формат MapInfo (*.tab).

Часто, заказчик, просит предоставить материалы в формате ГИС MapInfo, чаще всего ещё и в его (заказчика) типах линий, шрифтов и условных знаках. Часто, подобные проблемы возникают, при работе с классификатором цифровой топографической информации, разработанным ОАО «НК – Роснефть».
Например, при работе с классификатором цифровой топографической информации, разработанным ОАО «НК – Роснефть», компания Роснефть часто просит предоставить данные не только в формате Autocad, но и в формате ГИС MapInfo.
Подробно, решение задач, возникающих при данном виде работ освещается в нашем спецкурсе "Преобразование данных из Autocad в MapInfo/из MapInfo в Autocad". Программа курса представлена здесь
Опишем технический процесс конвертации данных из Autocad в MapInfo с помощью программы «Универсальный транслятор» входящей в MapInfo Professional.

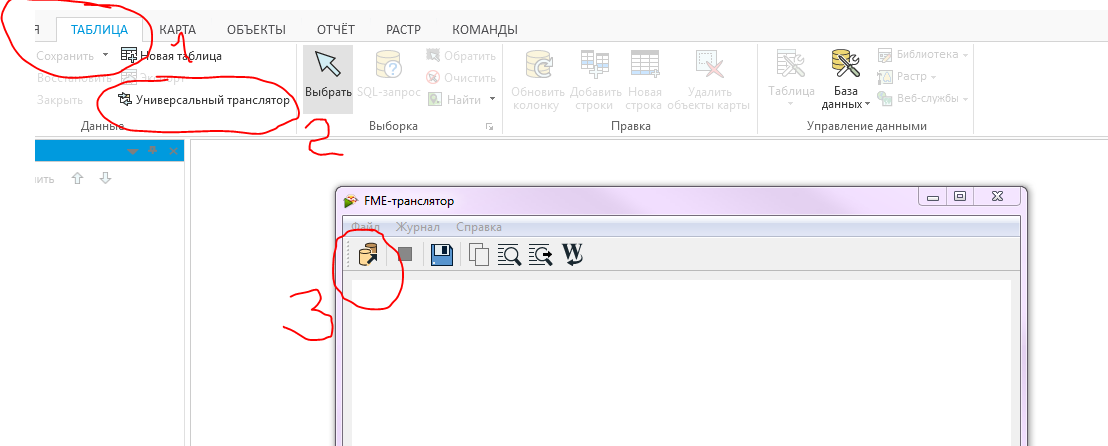

Заходим в универсальный транслятор.

Image alt

Заходим в универсальный транслятор.

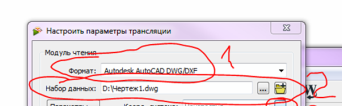

Выбираем значения, как на изображении ниже (Вместо Чертеж1 – указываем чертеж, который нужен вам):

Image alt

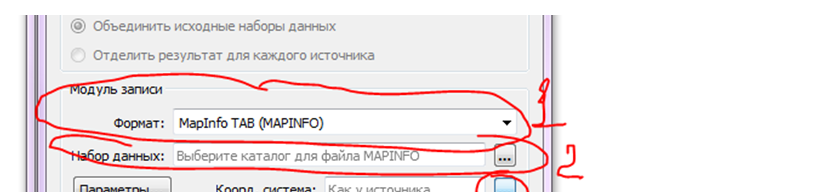

Далее выбираем, где графа «Набор данных», папку куда будут создаваться таблицы:
Image alt

Если у нас проекция чертежа «план-схема», то описанных ваше действий, достаточно. Нажимаем «ОК» и получаем результат.

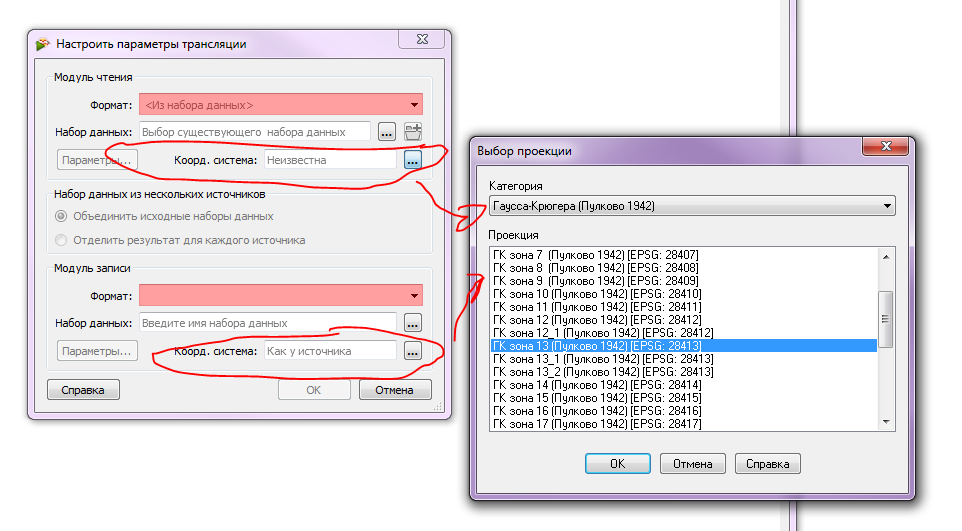

Если таблице Mapinfo необходимо указать конкретную систему координат, то не забываем указать «Систему координат», в нашем случе в обоих местах для примера указывается ГК зона 13 (Пулково 1942):
Image alt

Сколько слоев у плана AutoCad столько таблиц для Mapinfo в формате *.tab и создаст универсальный транслятор.
Данный инструмент является не единственным, для конвертации данных, и рассмотрен, как самый доступный, для владельцев ПО MapInfo.
Таблицы в формате MapInfo полученные через конвертацию из формата AutoCad не будут являтся полной копией изображения, а будет содержать различные топологические, атрибутивные и прочие ошибки, свойственные векторным объектам, после конвертации.
Если вам необходимо преобразовать объект в соответствие с классификатором заказчика, например в классификатор цифровой топографической информации, разработанный ОАО «НК – Роснефть», то данной процедуры будет недостаточно для того, чтобы получить готовый материал.
Подробно, процесс преобразования конвертированного в MapInfo чертежа в соответствии с классификатором заказчика освещен в спецкурсе "Преобразование данных из Autocad в MapInfo/из MapInfo в Autocad".
Так же, если у вас возникли трудности с конвертированием или работой с классификатором заказчика, вы всегда можете обратиться к нашим специалистам, пройдя по ссылке.
О том, где можно скачать MapInfo Professional читайте здесь.
